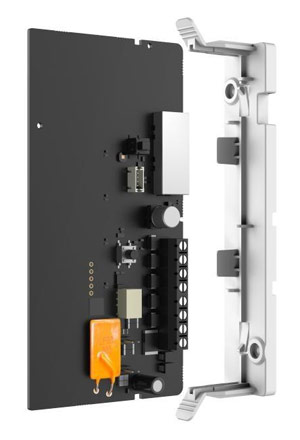

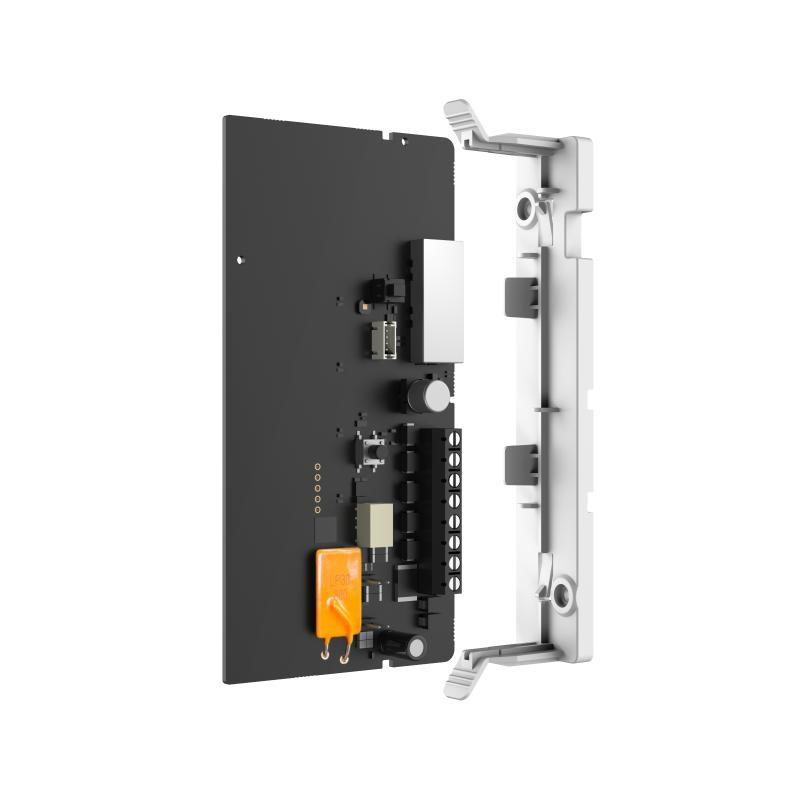

HIKVISION DS-PR501-HWE/Unit Ασύρματος Δέκτης Bus Tri-X Receiver 868MHz (Μονάδα Πλακέτας, χωρίς Κουτί) για Υβριδικούς Πίνακες AX Hybrid Pro
Η μονάδα Hikvision DS-PR501-HWE/Unit είναι ένας εσωτερικός ασύρματος δέκτης διαύλου (Bus Tri-X Receiver Unit) σε μορφή πλακέτας, σχεδιασμένος για την απευθείας ενσωμάτωση και επέκταση των υβριδικών πινάκων συναγερμού AX Hybrid Pro. Συνδέεται απευθείας στον δίαυλο επικοινωνίας Half-Duplex RS-485 του συστήματος μέσω καλωδίωσης 4 αγωγών και τροφοδοτείται απευθείας από το bus (12 VDC). Επιτρέπει την απρόσκοπτη προσθήκη και διαχείριση ασύρματων περιφερειακών τεχνολογίας Tri-X (868 MHz), προσφέροντας αμφίδρομη κρυπτογραφημένη επικοινωνία με αναπήδηση συχνότητας (frequency hopping) και εμβέλεια έως 1600 μέτρα σε ανοιχτό πεδίο. Η μονάδα μπορεί να διαχειριστεί έως 32 ασύρματους ανιχνευτές, 12 ασύρματες σειρήνες, 8 ασύρματα πληκτρολόγια / tag readers και 64 ασύρματα τηλεχειριστήρια (keyfobs). Επιπλέον, ενσωματώνει λειτουργία επέκτασης διαύλου (Built-in Bus-extender) για αυξημένη ευελιξία και μεγαλύτερη απόσταση καλωδίωσης στην εγκατάσταση, φέροντας πιστοποίηση ασφαλείας EN 50131 Grade 2.
- Επέκταση Tri-X 868 MHz: Προσθέτει πλήρη υποστήριξη ασύρματων περιφερειακών Hikvision Tri-X στους υβριδικούς πίνακες AX Hybrid Pro.
- Υψηλή Χωρητικότητα Περιφερειακών: Υποστηρίζει έως 32 ανιχνευτές, 12 σειρήνες, 8 πληκτρολόγια/αναγνώστες και 64 τηλεχειριστήρια.
- Μεγάλη Εμβέλεια RF έως 1600m: Αμφίδρομη, κρυπτογραφημένη ασύρματη επικοινωνία 2GFSK με τεχνολογία Frequency Hopping.
- Ενσωματωμένο Bus-Extender: Λειτουργεί ως επεκτατής διαύλου RS-485, επιτρέποντας μεγαλύτερες αποστάσεις καλωδίωσης.
- Τροφοδοσία Μέσω Bus: Τροφοδοτείται άμεσα από τον δίαυλο 12 VDC με χαμηλή κατανάλωση ρεύματος (90 mA ηρεμίας / 150 mA max).
- Πιστοποίηση EN 50131 Grade 2: Πληροί τα ευρωπαϊκά πρότυπα ασφαλείας Security Grade 2 και Environmental Class II.
Χαρακτηριστικά Λειτουργίας:
Αναλυτική Περιγραφή
- Ασύρματη Αναβάθμιση Tri-X για Πίνακες AX Hybrid Pro: Το DS-PR501-HWE/Unit αποτελεί την ιδανική λύση για τη γεφύρωση της ενσύρματης υποδομής ενός υβριδικού πίνακα Hikvision AX Hybrid Pro με το προηγμένο ασύρματο οικοσύστημα Tri-X. Χάρη στη μορφή μονάδας πλακέτας, εγκαθίσταται άμεσα στο εσωτερικό του κεντρικού μεταλλικού κουτιού του πίνακα ή σε συμβατά κυτία διακλάδωσης. Επικοινωνεί με την κεντρική μονάδα μέσω διαύλου Half-Duplex RS-485 χρησιμοποιώντας τυπικό 4-πολικό καλώδιο συναγερμού (τουλάχιστον 2x0.5mm² + 2x0.22mm²), λαμβάνοντας ταυτόχρονα και την απαιτούμενη τροφοδοσία απευθείας από το bus.
- Αξιόπιστη Αμφίδρομη Επικοινωνία και Μεγάλη Χωρητικότητα: Λειτουργώντας στη συχνότητα 868.0 – 868.6 MHz με διαμόρφωση 2GFSK, η μονάδα παρέχει σταθερή και ασφαλή ασύρματη κάλυψη με εμβέλεια έως 1600 μέτρα σε ανοιχτό χώρο. Η τεχνολογία αναπήδησης ραδιοσυχνοτήτων (frequency hopping) εξασφαλίζει ισχυρή προστασία έναντι παρεμβολών και προσπαθειών παρεμπόδισης (jamming). Ένας μόνος δέκτης DS-PR501-HWE/Unit μπορεί να συνδέσει και να επιτηρεί ταυτόχρονα έως 32 ασύρματους ανιχνευτές κίνησης/επαφών, 12 ασύρματες εσωτερικές ή εξωτερικές σειρήνες, 8 ασύρματα πληκτρολόγια ή αναγνώστες καρτών/tags, καθώς και 64 ασύρματα τηλεχειριστήρια όπλισης/αφόπλισης.
- Ενσωματωμένος Επεκτατής Διαύλου (Bus-Extender) και Υψηλή Ασφάλεια: Ένα σημαντικό πλεονέκτημα του DS-PR501-HWE/Unit είναι η ενσωματωμένη λειτουργία Bus-extender. Αυτή η δυνατότητα επιτρέπει την επέκταση του συνολικού μήκους της γραμμής του διαύλου RS-485, δίνοντας στον εγκαταστάτη τη δυνατότητα να τοποθετήσει τον δέκτη σε κομβικό σημείο ενός μεγάλου κτιρίου ώστε να εξασφαλίσει ιδανική ραδιοκάλυψη στα ασύρματα περιφερειακά. Η συσκευή είναι πιστοποιημένη κατά EN 50131 Security Grade 2 και Environmental Class II, εξασφαλίζοντας υψηλή αξιοπιστία για επαγγελματικές εγκαταστάσεις ασφαλείας.
⚠️ Σημείωση: Το προϊόν απευθύνεται σε επαγγελματίες εγκαταστάτες, τεχνικά καταρτισμένους και εκπαιδευμένους στα υβριδικά συστήματα συναγερμού της σειράς AX HYBRID PRO G2 της Hikvision.
Τεχνικά Χαρακτηριστικά:
- Κατασκευαστής: HIKVISION
- Μοντέλο: DS-PR501-HWE/Unit
- EAN: 6936422172473
- Τύπος Συσκευής: Ασύρματος Δέκτης Διαύλου Tri-X (Μονάδα Πλακέτας / Unit)
- Συμβατότητα: Υβριδικοί πίνακες συναγερμού Hikvision AX Hybrid Pro
- Μέγιστος Αριθμός Ασύρματων Ανιχνευτών: 32
- Μέγιστος Αριθμός Ασύρματων Σειρήνων: 12
- Μέγιστος Αριθμός Ασύρματων Πληκτρολογίων / Tag Readers: 8
- Μέγιστος Αριθμός Ασύρματων Τηλεχειριστηρίων (Keyfobs): 64
- Επέκταση Διαύλου (Bus-extender): Ναι (Ενσωματωμένο)
- Τεχνολογία Διαύλου: Half-Duplex RS-485
- Καλωδίωση Διαύλου: 4-Core Alarm Cable (τουλάχιστον 2 × 0.5 mm² + 2 × 0.22 mm²)
- Συχνότητα Ασύρματης Επικοινωνίας: 868.0 – 868.6 MHz
- Ασύρματη Τεχνολογία: Tri-X, αμφίδρομη κρυπτογραφημένη επικοινωνία (2-way encrypted wireless), αναπήδηση συχνότητας (radio frequency hopping)
- Διαμόρφωση Μετάδοσης: 2GFSK
- Εμβέλεια Μετάδοσης: Έως 1600 m σε ανοιχτό πεδίο (open area)
- Τροφοδοσία Εισόδου: 12 VDC ονομαστική (9 ~ 16 VDC), τροφοδοτούμενο από τον δίαυλο (powered by bus)
- Ρεύμα Ηρεμίας (Quiescent Current): 90 mA @ 12VDC
- Μέγιστο Ρεύμα Κατανάλωσης (Max. Current): 150 mA @ 12VDC
- Τρόπος Τοποθέτησης: Χωνευτή τοποθέτηση / ενσωμάτωση (Flush mount)
- Διακόπτης Παραβίασης (Tamper-proof): Απενεργοποιημένος (Deactivated)
- Θερμοκρασία Λειτουργίας: −10 °C έως 50 °C (14 °F έως 122 °F), μόνο για εσωτερική χρήση
- Θερμοκρασία Αποθήκευσης: −20 °C έως 60 °C (−4 °F έως 140 °F)
- Σχετική Υγρασία Λειτουργίας: 10% ~ 90% (χωρίς συμπύκνωση)
- Διαστάσεις (Π × Υ × Β): 130 mm × 65 mm × 21 mm (149.26 × 72.5 × 25.29 mm με βάση)
- Βάρος: 45 g
- Πιστοποίηση EN 50131: Security Grade 2, Environmental Class II
- Ηλεκτρική Συμμόρφωση: CE, CB
Περιλαμβάνει στην συσκευασία:
- 1 × Μονάδα Πλακέτας Ασύρματου Δέκτη Hikvision DS-PR501-HWE/Unit
- 1 × Βάση / Αποστάτες στήριξης πλακέτας
- 1 × Οδηγός Γρήγορης Εγκατάστασης (Quick Start Guide)
