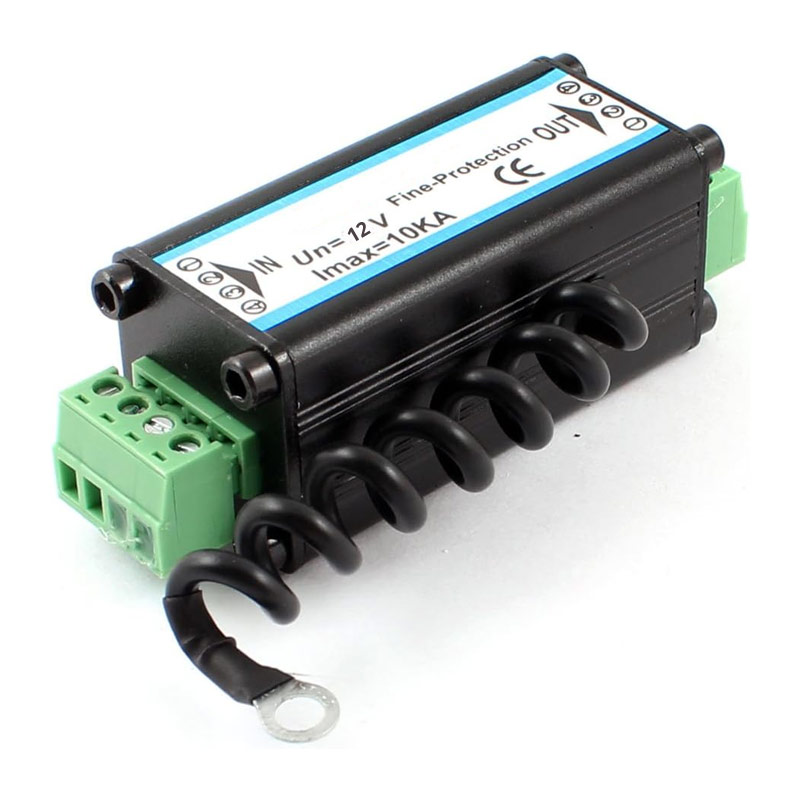

SPD-12CS Προστασία Υπέρτασης 12V DC σε Γραμμές Σήματος Ελέγχου RS-485, UTP
Η συσκευή SPD-12CS παρέχει αξιόπιστη αντικεραυνική προστασία και προστασία υπέρτασης σε γραμμές συνεχούς τάσης (12V DC) και σήματος ελέγχου (όπως RS-485, καλώδια UTP κ.λπ.). Αποτελεί ιδανική λύση για την προστασία της γραμμής τροφοδοσίας των καμερών σε συστήματα παρακολούθησης CCTV, προφυλάσσοντας τον ευαίσθητο ηλεκτρονικό εξοπλισμό από υπερτάσεις του δικτύου, κεραυνικά πλήγματα και ηλεκτροστατικές εκφορτίσεις.
Τεχνικά Χαρακτηριστικά:
- Ονομαστική Τάση Λειτουργίας: 12V DC
- Μέγιστο Στιγμιαίο Ρεύμα Εκφόρτισης (Imax): 10 kA
- Απώλειες Διέλευσης: < 0.2 dB
- Χρόνος Απόκρισης: ≤ 1 ns
- Εφαρμογή: Γραμμές τροφοδοσίας 12VDC, σήματα εντολών PTZ (RS-485), UTP
► Χρήσιμες Συμβουλές Εγκατάστασης:
- Χρήση ανά ζεύγη: Για ολοκληρωμένη προστασία απαιτείται η τοποθέτηση 2 τεμαχίων ανά κάμερα — ένα στην πλευρά της κάμερας και ένα στην πλευρά του κεντρικού τροφοδοτικού/καταγραφικού.
- Σωστή γείωση: Η σύνδεση σε αξιόπιστη γείωση είναι απαραίτητη προϋπόθεση για την ασφαλή εκφόρτιση των υπερτάσεων και του κεραυνικού ρεύματος.
- Προστασία σήματος εικόνας: Είναι εξίσου απαραίτητη η παράλληλη προστασία της γραμμής video (ομοαξονικού ή UTP video balun) με αντίστοιχο απαγωγό υπέρτασης σήματος.
- Προστασία κεντρικού πίνακα: Για μέγιστη ασφάλεια της συνολικής εγκατάστασης, συνιστάται η τοποθέτηση αντικεραυνικού προστατευτικού στον κεντρικό ηλεκτρολογικό πίνακα 230V.
