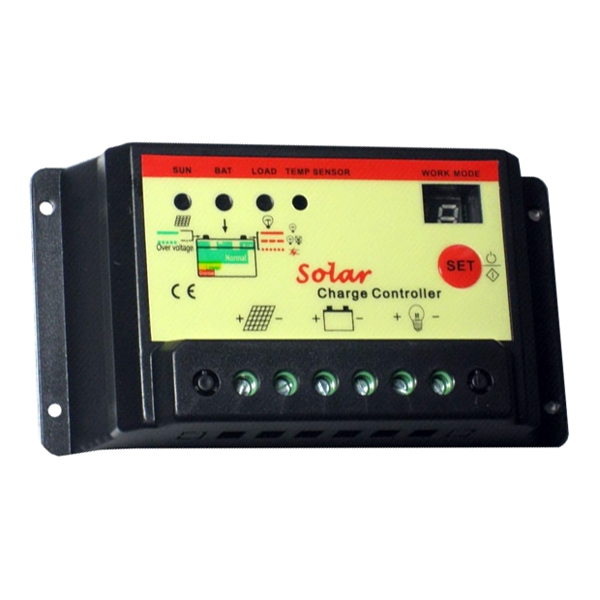

PSC-10
Ρυθμιστής Φόρτισης 12V / 24V 10A με Timer.
Ρυθμιστής φόρτισης για φωτοβολταϊκά panel. Νέας γενιάς ρυθμιστές φόρτισης για μικρά φωτοβολταϊκά συστήματα 12V ή 24V ισχύος 10A με χρήση Timer ή όχι. Υψηλής απόδοσης PWM λειτουργία φόρτισης που αυξάνει το χρόνο ζωής της μπαταρίας και την απόδοση των panels. Χρηση υλικών MOSFET. Επιλογή μπαταρίας τύπου GEL, Sealed και Flooded. LED απεικόνισης της κατάστησης της μπαταρίας. Ευρεια γκάμα εφαρμογών, όπως οικιακές εφαρμογές, συστήματα κυκλοφορίας, συστήματα παρακολούθησης, camping, φωτισμός δρόμων, φωτισμός κήπων, κλπ. με αυτόματη αναγνώρισης μέρας / νύχτας. Έξυπνος χρονοδιακόπτης επιλεγόμενος από 1 έως 13 ώρες. Προστασία από υπεφόρτηση, βραχυκύκλωμα, ανάποδη πολικότητα.
Παρέχει λειτουργία
αντιστάθμισης θερμοκρασίας κατά την οποία γίνεται βέλτιστη επιλογή των
παραμέτρων για τη καλύτερη φόρτιση και εκφόρτιση των μπαταριών.
Παρέχει timer πλήρως ρυθμιζόμενο σύμφωνα με τις απαιτήσεις του συστηματος σας.
Ο ρυθμιστής παρέχει πλήρη σηματοδοσία της λειτουργίας του, της κατάστασης φόρτισης και των σφαλμάτων (μέσω LEDs). Στο manual που διαθέτει αναφέρει το πίνακα σηματοδοσίας ώστε να αποκωδικοποιήσετε το κάθε σήμα σε τί αναφέρεται.
Με διακόπτη (button) που διαθέτει στο μπροστινό του μέρος μπορείτε να καθορίσετε τις λειτουργίες του ρυθμιστή.
Λειτουργίες ρυθμιστή:
- Charge only: Λειτουργεί μόνο η φόρτιση προς την μπαταρία. Το φορτίο είναι πάντα απενεργοποιημένο.
- Light-open + Timer: Όταν η τάση του φωτοβολταϊκού παίσει κάτω από τη τάση NTTV (Night Time Threshold Voltage) κατά το ηλιοβασίλεμα, τότε ο ρυθμιστής θα ενεργοποιήσει την έξοδο του στο φορτίο μετά από 10 λεπτά καθυστέρηση. Το φορτίο θα μείνει ενεργοποιημένο για τόσες ώρες ώσες θα έχουμε προγραμματίσει το ρυθμιστή σύμφωνα με τον πίνακα χρονισμού που περιέχει το manual (1-13 ώρες).
- Dask to Dawn:
Όταν η τάση του φωτοβολταϊκού παίσει κάτω από τη τάση NTTV (Night Time
Threshold Voltage) κατά το ηλιοβασίλεμα, τότε ο ρυθμιστής θα
ενεργοποιήσει την έξοδο του στο φορτίο μετά από μερικά λεπτά καθυστέρησης. Όταν
η τάση του φωτοβολταϊκού ανέβει πάνω από τη τάση DTTV (Day Time
Threshold Voltage) κατά την ανατολή, τότε ο ρυθμιστής θα απενεργοποιήσει
την έξοδο του στο φορτίο μετά από μερικά λεπτά καθυστέρησης.
- System: Το φορτίο είναι πάντα ενεργοποιημένο (εκτός αν πέσει χαμηλά η τάση της μπαταρίας).
- Hand: Το φορτίο ενεργοποιείτε / απενεργοποιείτε χειροκίνητα.
- Debug: Όταν η τάση του φωτοβολταϊκού παίσει κάτω από τη τάση NTTV (Night Time Threshold Voltage) κατά το ηλιοβασίλεμα, τότε ο ρυθμιστής θα ενεργοποιήσει την έξοδο του στο φορτίο. Όταν η τάση του φωτοβολταϊκού ανέβει πάνω από τη τάση DTTV (Day Time Threshold Voltage) κατά την ανατολή, τότε ο ρυθμιστής θα απενεργοποιήσει την έξοδο του στο φορτίο.
Προστασίες:
- Short-circuit protection
- Open-circuit protection
- Reverse protection
- Over-load protection
Τεχνικά Χαρακτηριστικά:
- Batt voltage: 12V/24V
- Charge current: 10A
- Discharge current: 10A
- Max Solar input: 41V
- Charge drop: <0.2V
- Discharge drop: <0.25V
- Equalization: 14.8V
- Bulk: 14.5V
- Acceptance: 14.2V PWM
- Float: 13.8V
- Charge reconnect: 12.6V
- Discharge stop: 11.2V
- Discharge recconect: 12.6V
- Self-consume: <10mA
- Voltage of open light: Solar panel 8V (delay 10s)
- Volatege of close light: Solar panel 8V (delay 60s)
- Size/Weight: 133 x 70 x 35 mm/ 150g
*all red color voltage x2 while using 24V system
