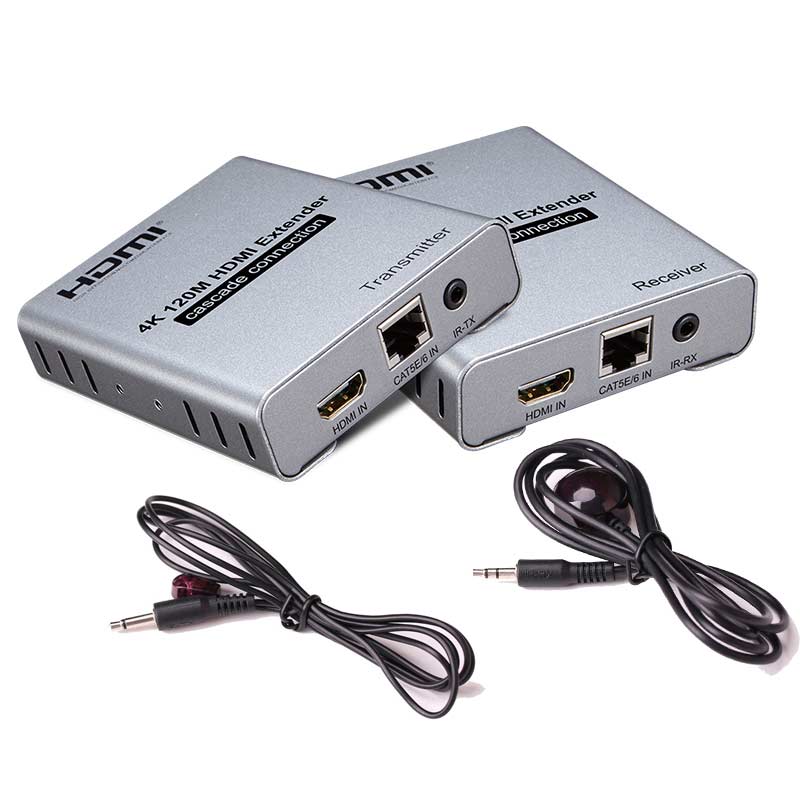

Omnitron CHM-120-4K HDMI extender μέσω ενός UTP ως 120m, με μεταφορά IR εντολών χειριστηρίου

CHM-120-4K HDMI extender μέσω ενός UTP ως 120m, με μεταφορά IR εντολών χειριστηρίου

Το CHM-120-4K αποτελεί ένα HDMI extender για την επέκταση του σήματος εικόνας HDMI μέσω καλωδίου UTP CAT5e/CAT6, σε αποστάσεις μέχρι 120 μέτρα. Απαιτεί την χρήση μόνο ενός καλωδίου UTP μεταξύ πομπού και δέκτη. Σας δίνει παράλληλα την δυνατότητα να μεταφέρετε και τις εντολές του τηλεχειριστηρίου IR, ώστε για παράδειγμα, να μεταφέρετε το σήμα ενός συνδρομητικού δέκτη σε άλλο δωμάτιο ή όροφο, μέσω UTP και παράλληλα να μπορείτε να κάνετε πλήρη χειρισμό του δέκτη σας στην δεύτερη τοποθεσία μέσω του ήδη υπάρχοντος τηλεχειριστηρίου του δέκτη.

Μπορεί να υποστηρίξει ανάλυση 4K, αλλά και φυσικά σήματα χαμηλότερης ανάλυσης, όπως 1080p και 720p.

Αποτελείται από 2 μέρη, τον πομπό που λαμβάνει το σήμα HDMI για να το μεταφέρει μέσω UTP και τον δέκτη, που λαμβάνει το σήμα από το καλώδιο δικτύου και σας παρέχει έξοδο HDMI για να συνδέσετε την δεύτερη τηλεόραση, μόνιτορ, projector, κλπ.

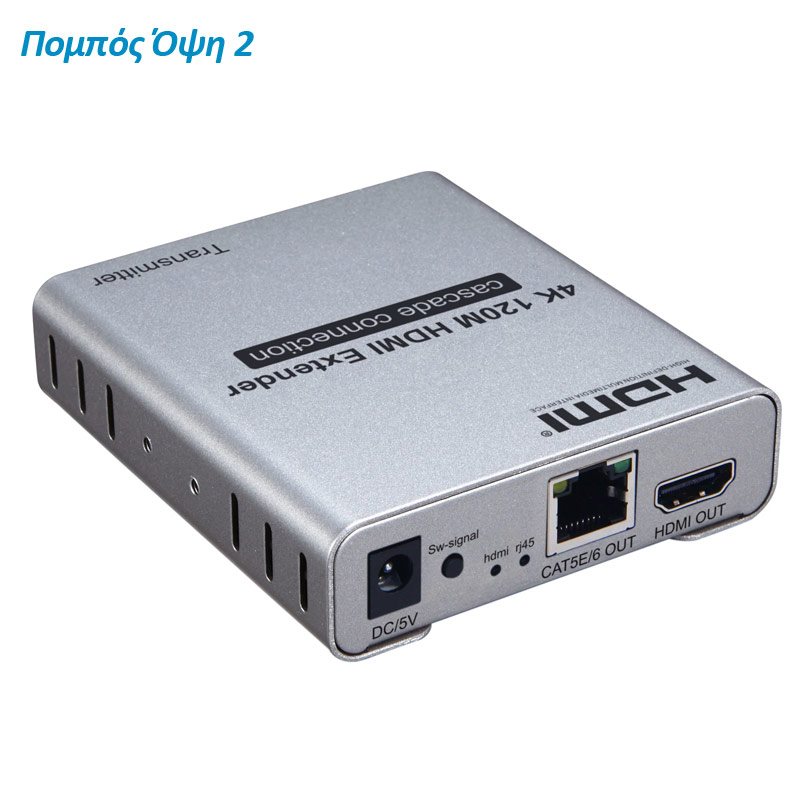

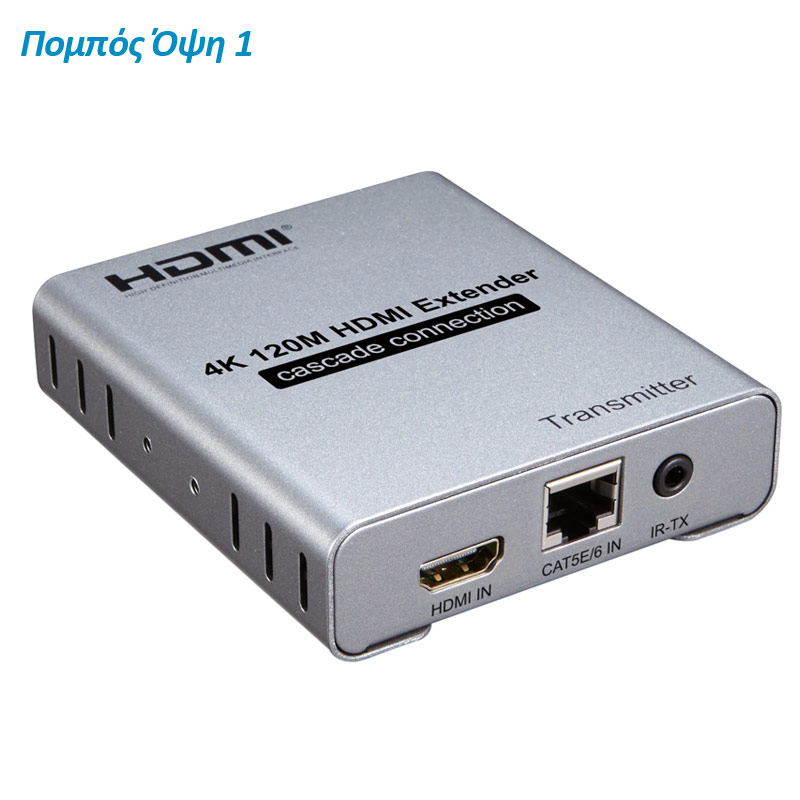

Επιπλέον, ο δέκτης (transmitter) του συστήματος, εκτός της εισόδου HDMI όπου θα συνδέσετε την πηγή σας, διαθέτει και έξοδο HDMI, πάνω στην οποία μπορείτε να συνδέσετε την τηλεόραση που βρίσκετε κοντά στην πηγή του σήματος HDMI (π.χ. κοντά στον δέκτη), γεγονός που αφενός σας διευκολύνει, αφαιρετέου σας απαλλάσσει από το κόστος αγοράς κάποιου Splitter που θα χρειαζόσασταν, ώστε να δώσετε εικόνα και στην τηλεόραση αλλά και στον αναμεταδότη(Extender).

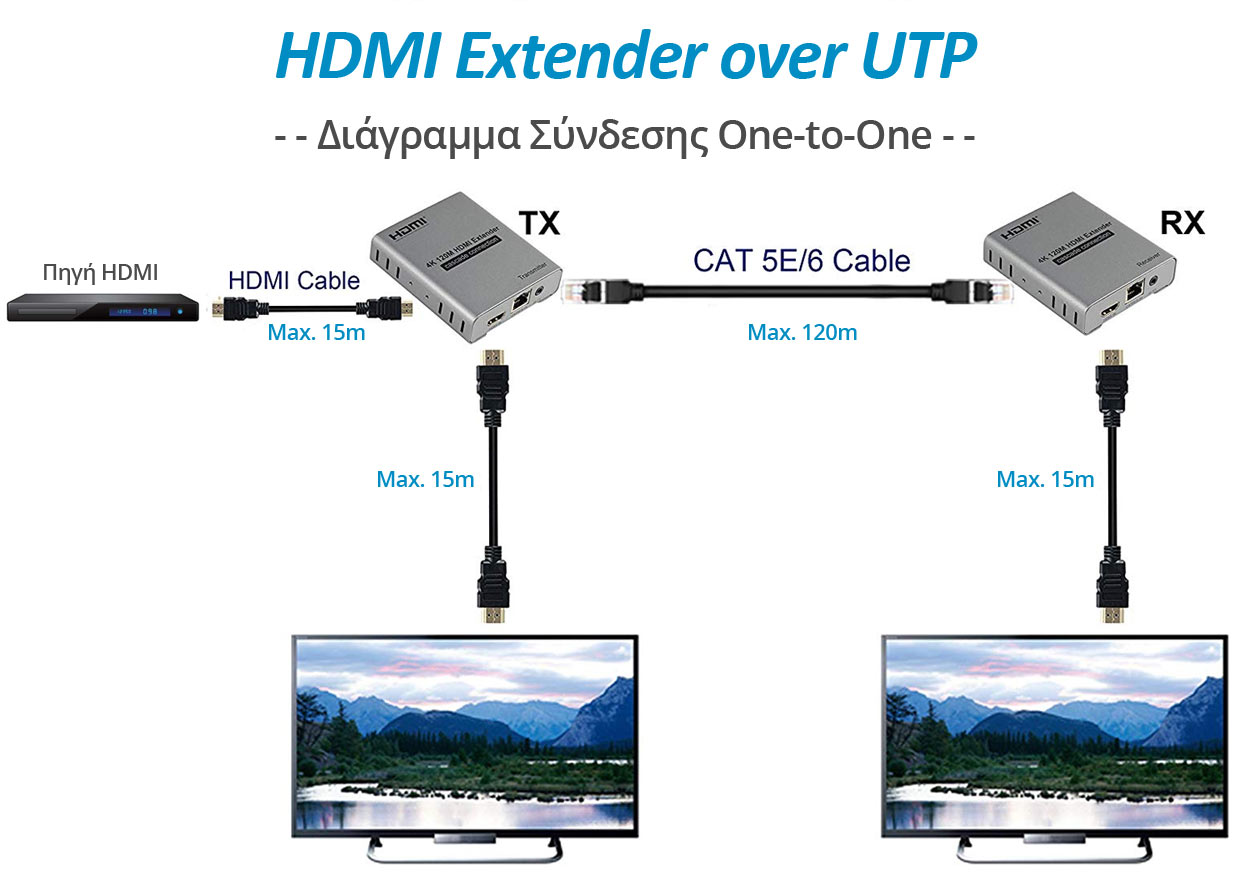

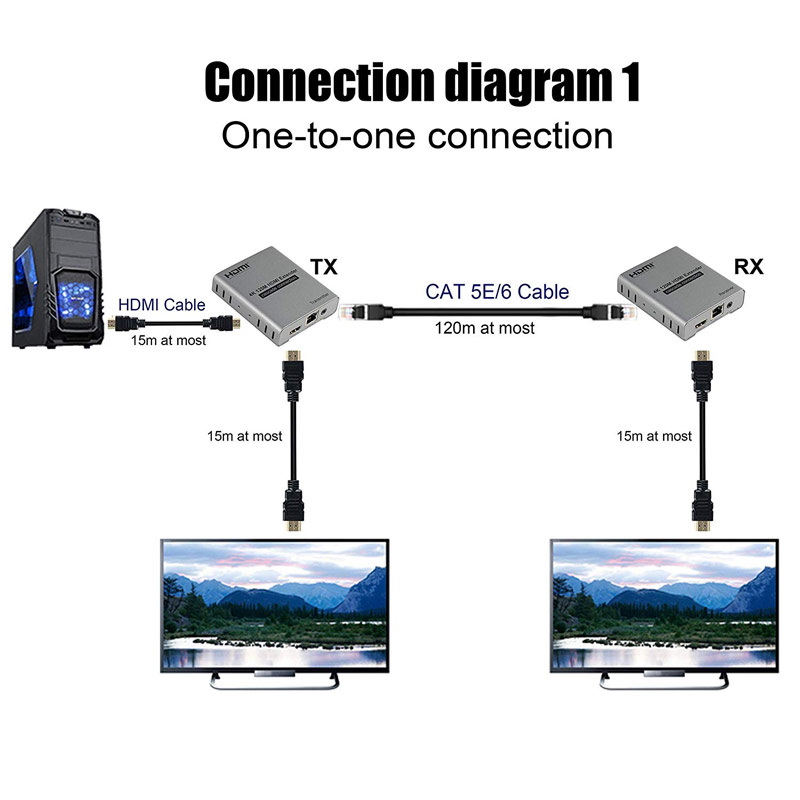

Συνδέστε την πηγή HDMI (συσκευή αναπαραγωγής Blu-ray, ψηφιακό αποκωδικοποιητή, υπολογιστή, Laptop, με τον πομπό του CHM-120-4K (Transmitter), χρησιμοποιώντας ένα καλώδιο HDMI (δεν περιλαμβάνει καλώδιο HDMI στην συσκευασία). Στη συνέχεια, συνδέστε τον δέκτη (Receiver) του CHM-120-4K στη συσκευή που θέλετε να εμφανίζεται (π.χ. τηλεόραση υψηλής ευκρίνειας ή προβολέα), χρησιμοποιώντας επίσης ένα καλώδιο HDMI (δεν περιλαμβάνει καλώδιο HDMI στην συσκευασία). Χρησιμοποιήστε ένα καλώδιο Ethernet CAT5e/6 για να συνδέσετε τον πομπό με τον δέκτη (δεν περιλαμβάνεται καλώδιο UTP). Πομπός και δέκτης είναι ενεργές συσκευές και τροφοδοτούνται από τα 2 τροφοδοτικά που περιλαμβάνονται στην συσκευασία.

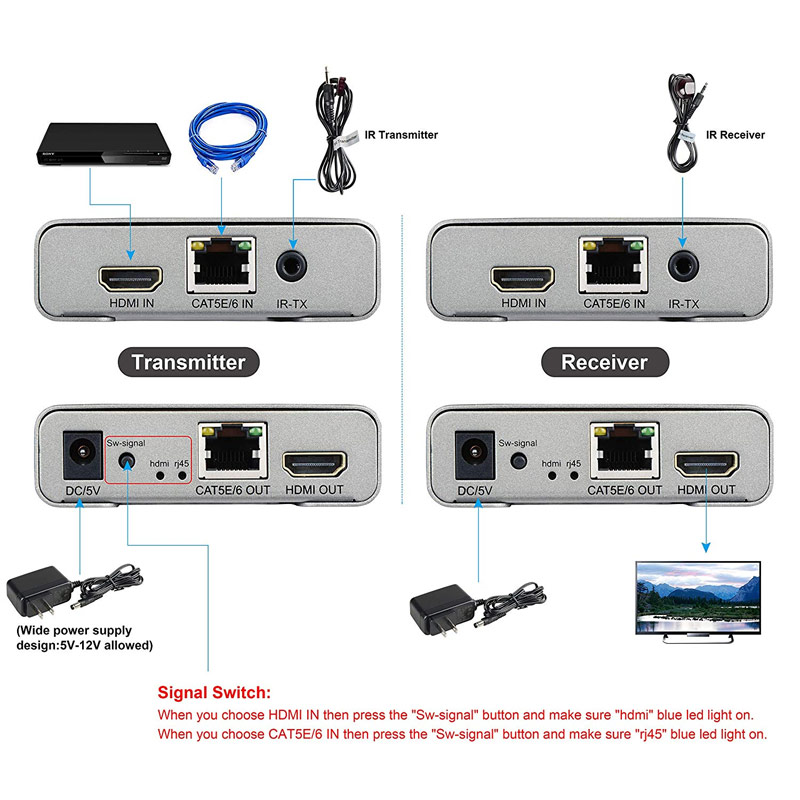

Σημειώστε: Επειδή το Extender μπορεί να λειτουργήσει και σε διάταξη Cascade (ένα-σε-πολλά) φροντίστε ώστε:

• στον επιλογέα σήματος που υπάρχει επάνω στον Πομπό (Transmitter) να επιλέξετε είσοδο HDMI (θα ανάψει το μπλε LED με ένδειξη HDMI)
• στον επιλογέα σήματος που υπάρχει επάνω στον Δέκτη (Receiver) να επιλέξετε είσοδο RJ45 (θα ανάψει το μπλε LED με ένδειξη RJ45)

Τεχνικά Χαρακτηριστικά:

• Length of CAT-5E/CAT-6 cable between Rx and TX:up to 120 meters
• HDMI input:4K/1080p/720p/576p/576i/480p/480i
• Support audio format:DTS/Dolby/LPCM
• HDMI output:4K/1080p/720p/576p/576i/480p/480i
• Max bandwidth:340MHz
• Max baud rate:3.4x3Gbps
• Input video signal:0.5~1.5Volts p-p
• Output DDC signal:5Volts p-p (TTL)
• Input HDMI cable distance≤15m AWG26 HDMI standard cable
• Output HDMI cable distance≤15m AWG26 HDMI standard cable
• TX Max working current:350mA
• RX Max working current:200mA
• Power adapter format:Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A
• Operating Temperature range:(-15 to +55ºC)
• Operating Humidity range:5% to 90%RH (No Condensation)
• Dimension (L x W x H):94x84x24(mm)
• TX Weight:223g
• RX Weight:223g

• Τροφοδοσία: DC 5V/1A
• IR Frequency Range: 20KHz~60KHz
• Υποστηριζόμενη ανάλυση: 1080p@50Hz / 1080p@60Hz / 1080p@24Hz / 1080i@50Hz / 1080i@60Hz 720p@50Hz / 720p@60Hz / 576i@50Hz / 480p@60Hz
• Θερμοκρασία Λειτουργίας: -10°C ~ 60°C
• Link Connection: UTP CAT5/5e/6
• Έξοδος ήχου 3.5mm Audio Output: 60mW THD<0.1% SNR 110dB
• Κατανάλωση: 3W (max) έκαστο
• Απόσταση αναμετάδοσης μέσω UTP:

• CAT5: 100meters
• CAT5e: 120meters
• CAT6: 150meters

• Διαστάσεις: 123x64x25mm
• Βάρος: 110g έκαστο

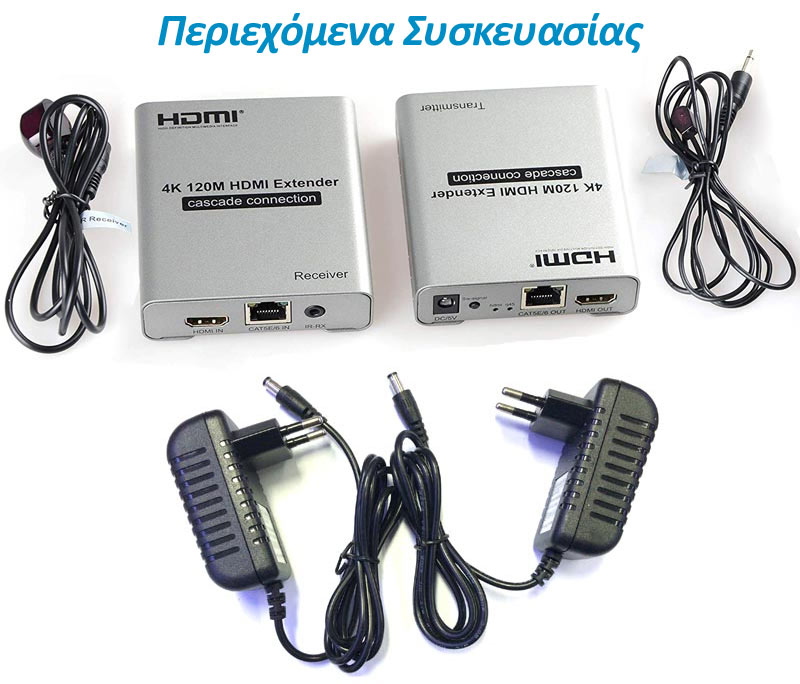

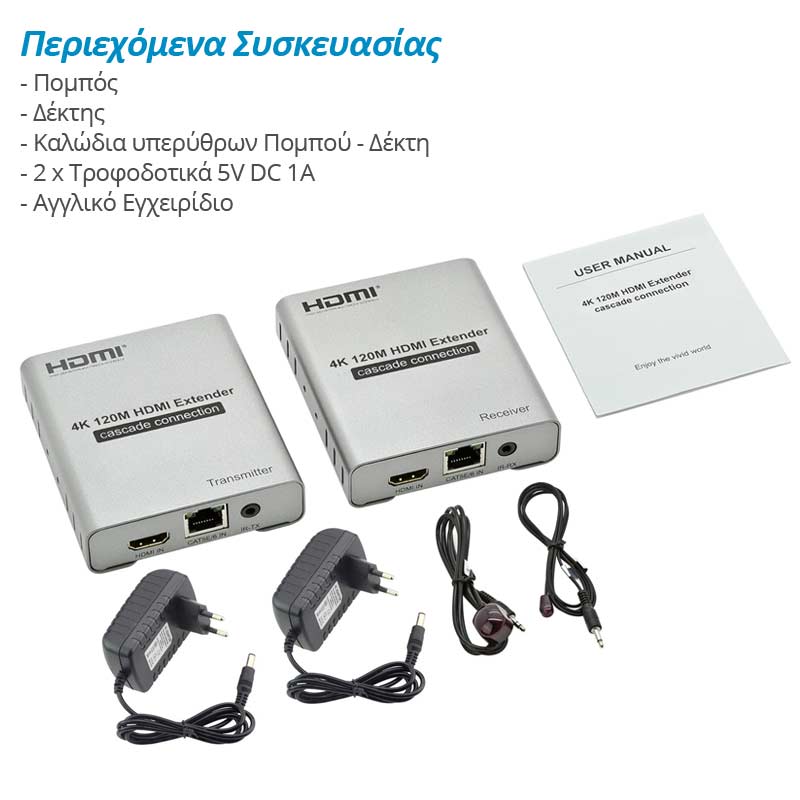

Περιλαμβάνονται στην συσκευασία:

• 1x Πομπός (HDMI πομπός)
• 1x Δέκτης (HDMI δέκτης)
• 2x Καλώδια Υπερύθρων (για πομπό & δέκτη)
• 2x Τροφοδοτικά 5V 1A
• 1x Οδηγίες Χρήσης στα Αγγλικά

Σχετικά Έγγραφα:

CHM-891-IR User_Manual (Αγγλικά)
