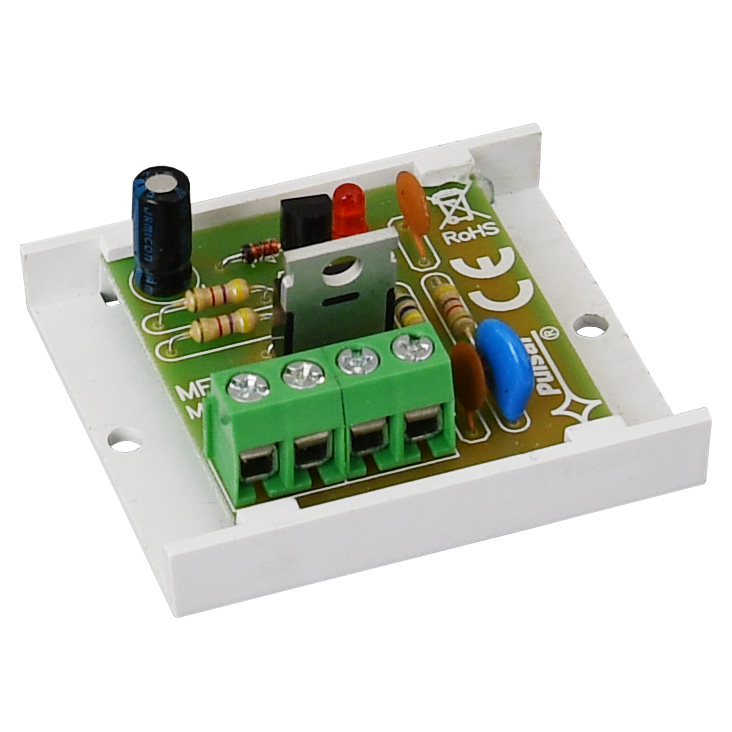

​PULSAR AWZ540 - MZN1 Πλακέτα Προστασίας από Υπέρταση σε γραμμές τροφοδοσίας 12VDC, σε πλαστική βάση με ταινία διπλής όψεως

PULSAR AWZ540 - MZN1 Πλακέτα Προστασίας από Υπέρταση σε γραμμές τροφοδοσίας 12VDC, σε πλαστική βάση με ταινία διπλής όψεως

PULSAR AWZ510 - Πλακέτα ρελέ με τάσης διέγερσης 10÷16VDC, σε πλαστική βάση με ταινία διπλής όψεως, ενδεικτικό LED λειτουργίας και ασφάλεια.

Η πλακέτα προστασίας από υπέρταση προορίζεται για τη προστασία των συστημάτων που τροφοδοτούνται με 12V DC από το να τροφοδοτηθούν με πολύ υψηλή ισχύ (πχ. ως αποτέλεσμα ενός κατεστραμμένου σταθεροποιημένου συστήματος ενός PSU). Όταν ανιχνευθεί μεγάλη τάση εισόδου, η έξοδος κόβεται , προστατεύοντας τους δέκτες από τη
καταστροφή. Η ενεργοποίηση του συστήματος υποδεικνύεται από το κόκκινο LED.

ελέγχου πρόσβασης. Μπορεί να χρησιμοποιηθεί για τον έλεγχο συσκευών υψηλής κατανάλωσης μέσω των εξόδων OC των συστημάτων συναγερμού. Διαθέτει μία σειρά ασφάλειας στο κύκλωμα του ρελέ (C, NO, NC).

Τεχνικά χαρακτηριστικά:

• Τροφοδοσία: 9 V÷ 40 V DC
• Τάση εξόδου: 9 V÷ 14,1 V DC (+/-0,4V)
• Τάση αποσύνδεσης εξόδου: 14,1V (+/-0,4V)
• Εναλλαγές τάσης: +/-0,1V
• Μέγιστη ένταση ρεύματος: 4A max
• Πτώση τάσης: ΔU=0,2V max @4A
• Χρόνος κατά προσέγγιση της διακοπής τάσης: 100us @ I=1,7A
• Χρόνος κατά προσέγγιση της σύνδεσης τάσης:  250us @ I=1,7A
• LED ένδειξη: Κόκκινο LED - L1- (υποδεικνύει την ενεργοποίηση του συστήματος το οποίο κόβει τη τάση εξόδου)
• Συνθήκες λειτουργίας: II Περιβαλλοντική κλάση, -10°C ÷ 50°C
• Διαστάσεις: 50 x 26 x 43 (WxHxD)
• Εγκατάσταση: Ταινία εγκατάστασης ή βίδες εγκατάστασης x2
• Σύνδεση: Βίδες σύνδεσης Ф0,41÷1,63 (AWG 26-14)
• Βάρος καθαρό / μεικτό: 0,02kg / 0,04kg
• Πιστοποιήσεις: CE, RoHS
