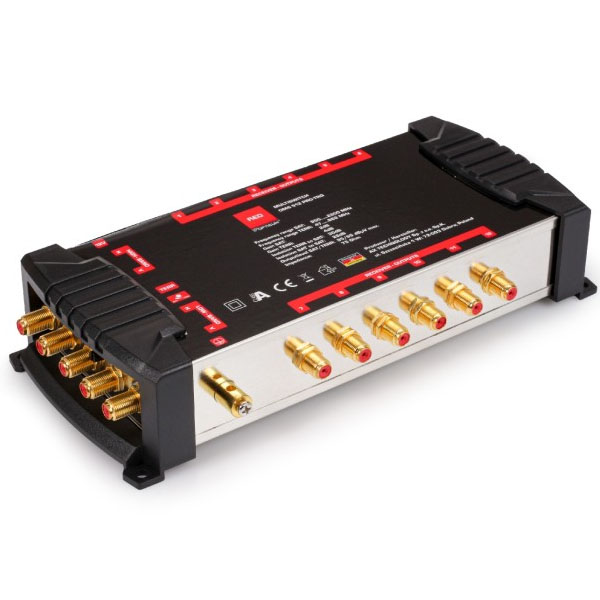

OPTICUM OMS 5/12 PRO-TRQ MUL0107 Πολυδιακόπτης 5 Εισόδων / 12 Εξόδων για 1 Δορυφόρο & Επίγεια TV

Description

OPTICUM OMS 5/12 PRO-TRQ

Ο Επαγγελματικός Πολυδιακόπτης Opticum OMS 5/12 PRO-TRQ αποτελεί μια ολοκληρωμένη λύση για τη διανομή δορυφορικών και επίγειων τηλεοπτικών σημάτων σε εγκαταστάσεις με πολλαπλούς χρήστες. Με 5 εισόδους και 12 εξόδους, επιτρέπει τη σύνδεση μίας δορυφορικής θέσης μέσω ενός Quad ή Quattro LNB, καθώς και μιας επίγειας κεραίας τηλεόρασης, προσφέροντας τη δυνατότητα ανεξάρτητης λήψης σε έως και 12 δέκτες ή πρίζες TV-SAT.

Διανομή δορυφορικού και επίγειου σήματος: Οι 4 δορυφορικές είσοδοι SAT/IF μεταφέρουν τις τέσσερις διαφορετικές καταστάσεις πόλωσης και μπάντας από ένα LNB, ενώ η επιπλέον επίγεια είσοδος επιτρέπει την ταυτόχρονη διανομή τηλεοπτικού σήματος DVB-T/T2. Κάθε έξοδος λειτουργεί ανεξάρτητα, επιτρέποντας στους χρήστες να επιλέγουν διαφορετικά δορυφορικά προγράμματα χωρίς να επηρεάζουν ο ένας τον άλλον.

Συμβατότητα με Quad και Quattro LNB: Ο πολυδιακόπτης υποστηρίζει σύνδεση με ένα Quad ή ένα Quattro LNB, προσφέροντας ευελιξία κατά τον σχεδιασμό της δορυφορικής εγκατάστασης. Μέσω των εντολών 13V/18V και 0/22 kHz πραγματοποιείται η επιλογή της κατάλληλης δορυφορικής πόλωσης και μπάντας από τους συνδεδεμένους δέκτες.

Ενσωματωμένοι ενισχυτές και ρυθμιζόμενη επίγεια είσοδος: Διαθέτει ενσωματωμένα κυκλώματα ενίσχυσης, συμβάλλοντας στη διατήρηση κατάλληλης στάθμης σήματος στις εξόδους. Η επίγεια διαδρομή είναι ενεργή και διαθέτει δυνατότητα ρύθμισης εξασθένησης από 0 έως -15 dB, διευκολύνοντας την προσαρμογή της στάθμης του επίγειου σήματος στις απαιτήσεις της εγκατάστασης.

Ποιοτική κατασκευή και αξιόπιστες συνδέσεις: Διαθέτει επιχρυσωμένες υποδοχές τύπου F, βάσεις στήριξης και σύνδεση γείωσης, εξασφαλίζοντας αξιόπιστη εγκατάσταση και σωστή σύνδεση των ομοαξονικών καλωδίων. Το εξωτερικό τροφοδοτικό που περιλαμβάνεται στη συσκευασία εξασφαλίζει την απαιτούμενη τροφοδοσία για τη λειτουργία του πολυδιακόπτη.

Ιδανικός για εγκαταστάσεις SMATV: Ο Opticum OMS 5/12 PRO-TRQ είναι κατάλληλος για πολυκατοικίες, ξενοδοχεία, επαγγελματικά κτίρια και γενικότερα μεσαίες ή μεγάλες εγκαταστάσεις κεντρικής διανομής τηλεοπτικού σήματος, όπου απαιτείται η εξυπηρέτηση πολλών ανεξάρτητων χρηστών από ένα κοινό δορυφορικό σύστημ

Τεχνικά Χαρακτηριστικά:

• Μοντέλο: Opticum OMS 5/12 PRO-TRQ
• Κωδικός κατασκευαστή: MUL0107
• Τύπος: Επαγγελματικός πολυδιακόπτης SMATV
• Συνολικός αριθμός εισόδων: 5 (4 SAT + 1 επίγεια)
• Αριθμός εξόδων: 12 ανεξάρτητες έξοδοι συνδρομητών
• Δορυφορικές είσοδοι SAT/IF: 4 × F-Type
• Επίγεια είσοδος TV: 1 × F-Type
• Έξοδοι συνδρομητών: 12 × F-Type
• Υποστηριζόμενες δορυφορικές θέσεις: 1
• Συμβατότητα LNB: 1 × Quad ή 1 × Quattro LNB
• Συνολικό εύρος συχνοτήτων: 47–2200 MHz
• Εύρος συχνοτήτων SAT/IF: 950–2200 MHz
• Εύρος συχνοτήτων επίγειου σήματος: 47–862 MHz
• Επίπεδο εξόδου SAT: 95 dBμV
• Επίπεδο εξόδου επίγειου σήματος: 85 dBμV
• Επίγεια διαδρομή: Ενεργή και ρυθμιζόμενη
• Ρύθμιση επίγειου σήματος: 0 έως -15 dB
• Ενσωματωμένος ενισχυτής επίγειου σήματος: Ναι
• Επιλογή μπάντας/πόλωσης: 13V / 18V και 0 / 22 kHz
• Απώλεια διέλευσης SAT στα 950 MHz: -1 dB
• Απώλεια διέλευσης SAT στα 2150 MHz: 7 dB
• Απώλεια επίγειου σήματος (Έξοδοι 1–8): 8 dB
• Απώλεια επίγειου σήματος (Έξοδοι 9–12): 8 dB
• Μέγιστη στάθμη εξόδου SAT (IMA3): 95 dBμV
• Μέγιστη στάθμη εξόδου επίγειου σήματος: 85 dBμV
• Return Loss εισόδων/εξόδων: 10 dB / 8 dB
• Απομόνωση TERR–SAT: 25 dB
• Απομόνωση SAT–SAT: 25 dB
• Μέγιστη κατανάλωση από δέκτη: 45 mA
• Εσωτερική κατανάλωση από τροφοδοτικό: 45 mA
• Μέγιστο ρεύμα τροφοδοσίας LNB: 800 mA
• Σύνδεση γείωσης: Ναι
• Επαφές: Επιχρυσωμένες
• Βάσεις στήριξης: Ναι
• Τροφοδοσία: Εξωτερικό τροφοδοτικό
• Θερμοκρασία λειτουργίας: -20°C έως +70°C
• Εγκατάσταση: Εσωτερικού χώρου

Περιεχόμενα Συσκευασίας:

• 1 × Opticum OMS 5/12 PRO-TRQ MUL0107 – Πολυδιακόπτης 5 εισόδων / 12 εξόδων
• 1 × Εξωτερικό τροφοδοτικό
• 1 × Οδηγίες χρήσης
